Ультразвуковые преобразователи для дефектоскопов

Каталог продукции -> Преобразователи -> Ультразвуковые преобразователи для дефектоскопов

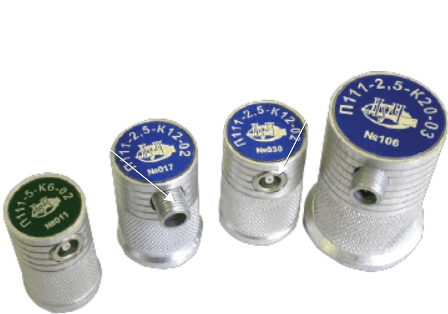

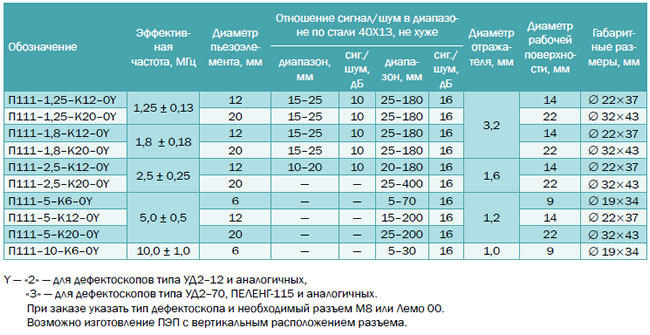

Преобразователи прямые контактные совмещенные типа П111

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа ПЕЛЕНГ-115 преобразователь прямой контактный совмещенный частотой 2,5 МГц, диаметр пьезоэлемента 12 мм, разъем Лемо 00.
Заказ: П111–2,5-К12–03 (Лемо 00).

2. Для дефектоскопа УД2–70 преобразователь прямой контактный совмещенный частотой 5 МГц, диаметр пьезоэлемента 12 мм, разъем Лемо 00.
Заказ: П111-5-К12–03 (Лемо 00)

3. Для дефектоскопа УД2–12 преобразователь прямой контактный совмещенный частотой 5 МГц, диаметр пьезоэлемента 6 мм, разъем М8.
Заказ: П111-5-К6–02 (М8).

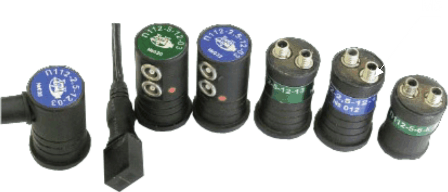

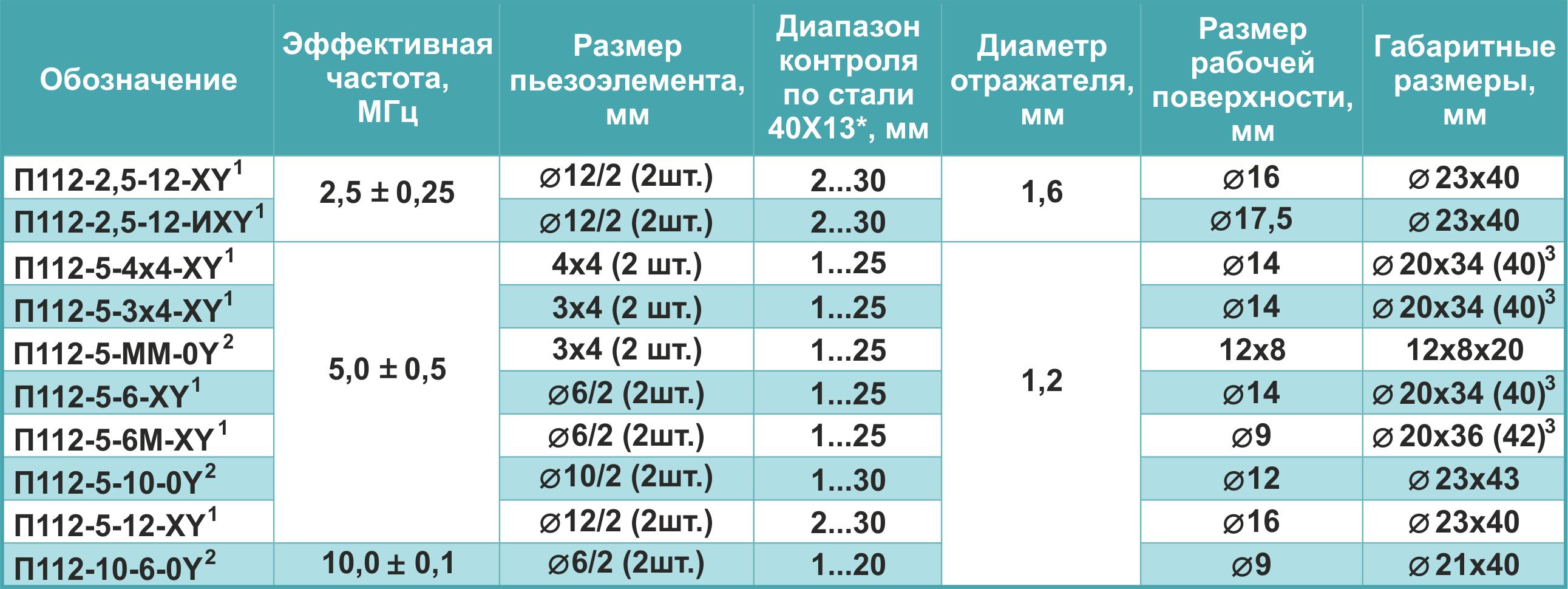

Преобразователи прямые контактные раздельно-совмещенные типа П112


* при соотношении сигнал/шум не хуже 16 дБ.

X — обозначение расположения разъема или направление выхода кабеля: «0» — горизонтальное (Лемо 00 или кабель), «1» — вертикальное (только М5);
Y — «2» — для дефектоскопов типа УД2-12 и аналогичных, «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
¹ — с разъемом М5, Лемо 00 или со встроенным кабелем с разъемами ВNC, СР-50 или Лемо 00;
² — с разъемом М5 или со встроенным кабелем с разъемами ВNC, СР-50 или Лемо 00;
³ — для корпусов с разъёмом Лемо.
— П112–2,5 – 12– И… — ПЭП повышенной износостойкости.

При заказе указать тип дефектоскопа, необходимый разъем М5 (только с вертикальным расположением) или Лемо 00 (только с горизонтальным расположением), или наличие встроенного кабеля длиной 1200 мм ((возможно увеличение длины кабеля до 2000 мм) и его разъем.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь прямой раздельно-совмещенный частотой 2,5 МГц, размер пьезоэлемента 12 / 2 мм, разъем М5.
Заказ: П112–2,5-12-13 (М5).

2. Для дефектоскопа ПЕЛЕНГ-115 преобразователь прямой раздельно-совмещенный частотой 5 МГц, раз- мер пьезоэлемента 6 / 2 мм, разъем М5, размер рабочей поверхности Ø 9 мм.
Заказ: П112-5-6M-13 (М5).

3. Для дефектоскопа УД2–12 преобразователь прямой раздельно-совмещенный частотой 5 МГц, размер пьезоэлемента 6 / 2 мм, встроенный кабель длиной 1200 мм с разъемами СР-50, размер рабочей поверх- ности Ø 14 мм.
Заказ: П112-5-6-02 (встроенный кабель с разъемами СР-50).

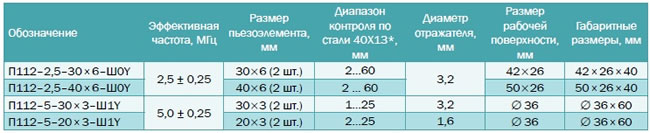

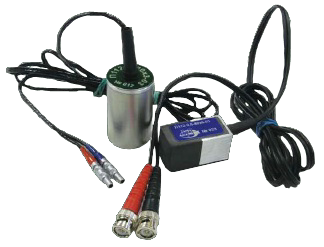

Преобразователи широкозахватные прямые контактные раздельно-совмещенные типа П112


* при соотношении сигнал/шум не хуже 16 дБ.

Y — «2» — для дефектоскопов типа УД2-12 и аналогичных, «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных.
ПЭП поставляются только со встроенным кабелем длиной 1200 мм (возможно увеличение длины кабеля до 2000 мм) с разъемами ВNC для УД2–70 и ПЕЛЕНГ-115, Лемо 00 для ПЕЛЕНГ-415 и СР-50 для УД2–12.

При заказе указать тип дефектоскопа.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь прямой раздельно-совмещенный частотой 2,5 МГц, размер пьезоэлемента 40 × 6 мм.
Заказ: П112–2,5-40 × 6–Ш03.

2. Для дефектоскопа УД2–12 преобразователь прямой раздельно-совмещенный частотой 5 МГц, размер пьезоэлемента 30 × 3 мм.
Заказ: П112–5–30 × 3–Ш12.





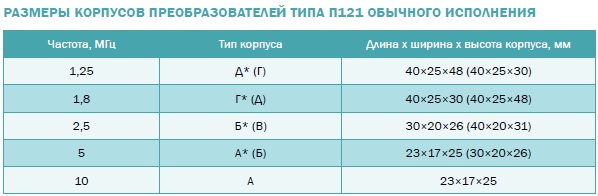

Преобразователи наклонные контактные совмещенные типа П121

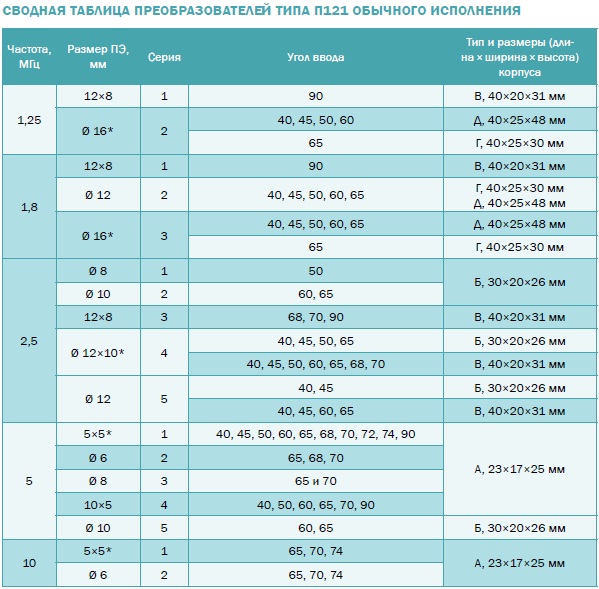

В зависимости от размеров пьезоэлемента (ПЭ) преобразователи разделены на серии 1…5 и изготавливаются в различных корпусах (А…Д).


* стандартный типоразмер (поставляется по умолчанию).

При заказе указать тип дефектоскопа, серию (1 ... 5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.

При заказе ПЭП с вертикальным расположением разъема – указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

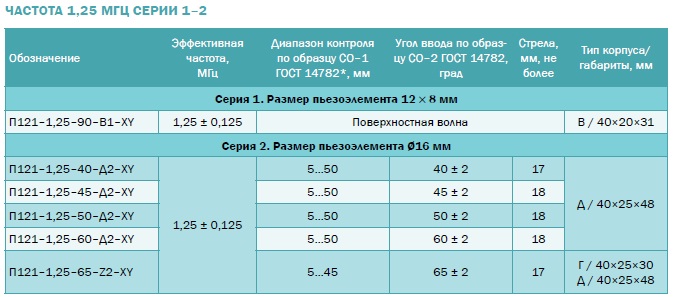

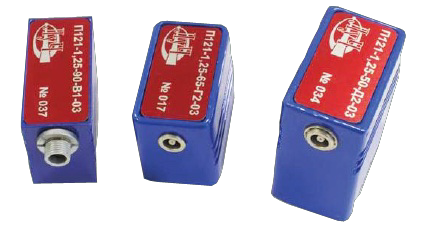

Преобразователи наклонные контактные совмещенные типа П121 (частота 1,25 МГц серии 1–2)


* при отношении сигнал/шум не хуже 16 дБ.

X — обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2-12 и аналогичных, «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
Z — тип корпуса Г или Д.

При заказе указать тип дефектоскопа, серию (1 - 2) или размер ПЭ, тип корпуса (для ПЭП с углом ввода 65º) и необходимый разъем М8 или Лемо 00.

При заказе ПЭП с вертикальным расположением разъема – указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 1,25 МГц, угол ввода 65º, серия 2 (размер ПЭ Ø16), корпус Г, разъем Лемо 00, горизонтальное расположение.
Заказ: П121-1,25-65-Г2-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 1,25 МГц, угол ввода 60º, серия 2 (размер ПЭ Ø16), разъем Лемо 00, вертикальное расположение.
Заказ: П121-1,25-60-Д2-12 (Лемо 00 — вертикальное расположение).

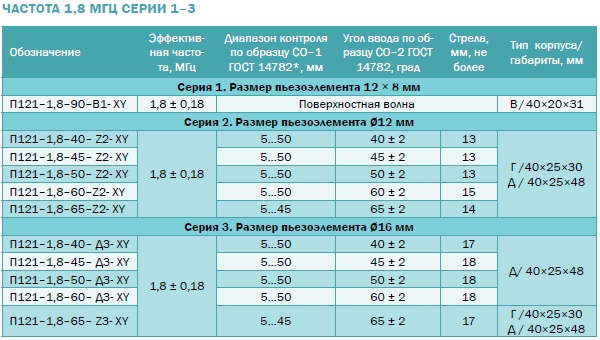

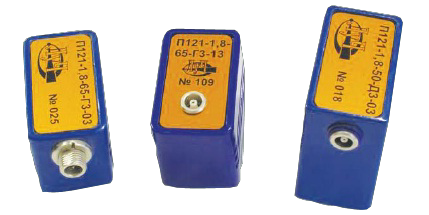

Преобразователи наклонные контактные совмещенные типа П121 (частота 1,8 МГц серии 1–3)


* при отношении сигнал/шум не хуже 16 дБ.

X — обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2-12 и аналогичных, «3» — для дефектоскопов типа УД2-70, ПЕЛЕНГ-115 и аналогичных;
Z — тип корпуса Г или Д.

При заказе указать тип дефектоскопа, серию (1–3) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 1,8 МГц, угол ввода 65º, серия 2 (размер ПЭ ∅ 12), корпус Г, разъем М8, горизонтальное расположение.
Заказ: П121-1,8-65-Г2-03 (М8).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 1,8 МГц, угол ввода 50º, серия 3 (размер ПЭ ∅16), корпус Д, разъем Лемо 00, вертикальное расположение.
Заказ: П121-1,8-50-Д3–12 (Лемо 00 — вертикальное расположение).





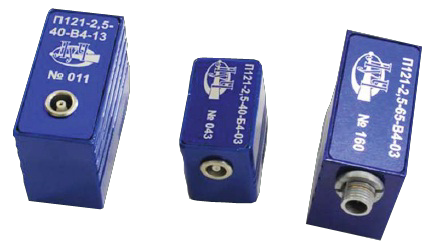

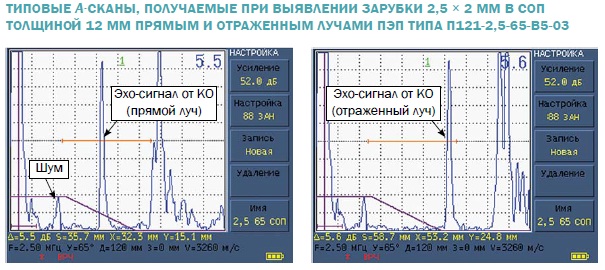

Преобразователи наклонные контактные совмещенные типа П121 (частота 2,5 МГц серии 1–5)


* при отношении сигнал / шум не хуже 16 дБ.

Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных;
Z — тип корпуса Б или В.
При заказе указать тип дефектоскопа, серию (1–5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.

При заказе ПЭП с вертикальным расположением разъема — указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

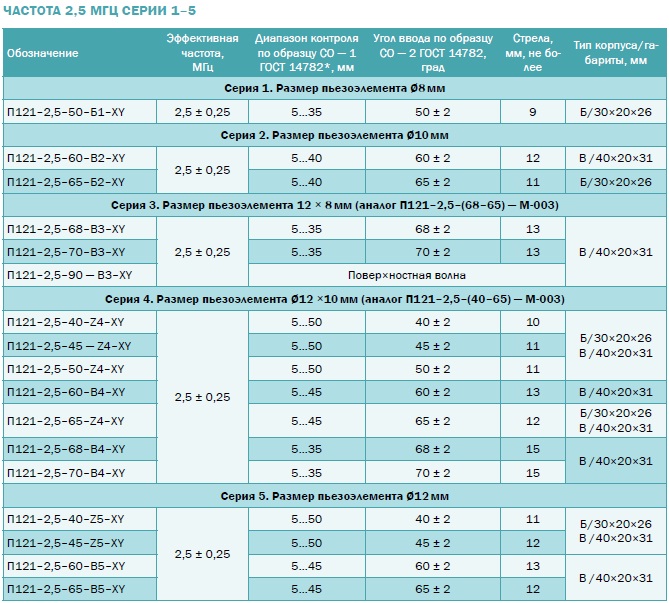

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 65º, серия 4 (размер ПЭ 12 × 10), корпус В, разъем Лемо 00, горизонтальное расположение.
Заказ: П121-2,5-65-В4-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 70º, серия 2 (размер ПЭ 12х8), корпус В, разъем М8, вертикальное расположение.
Заказ: П121-2,5-70-В2-12 (М8 –вертикальное расположение).

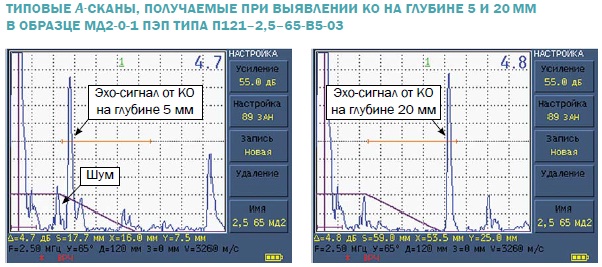

Увеличенное значение глубины залегания КО, показанное толщиномером дефектоскопа, обусловлено несколько большей скоростью поперечных волн в образце МД2-0-1 по сравнению с образцом СО-2 и, следовательно, большим углом ввода.

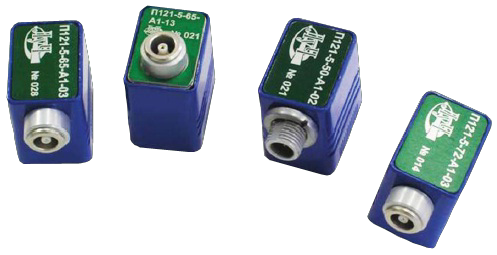

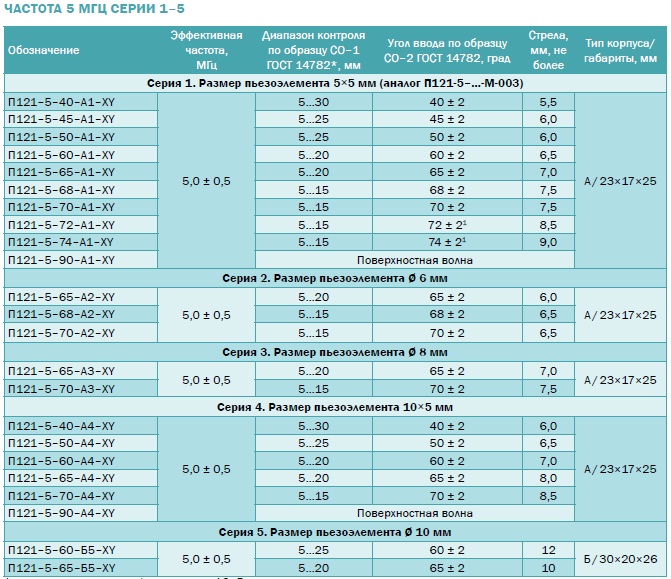

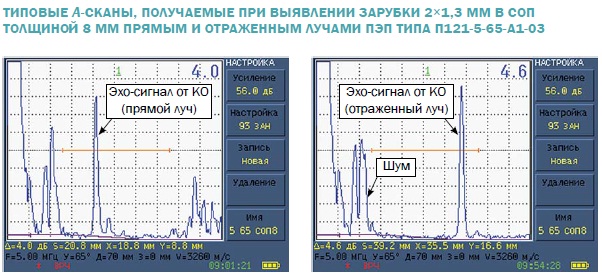

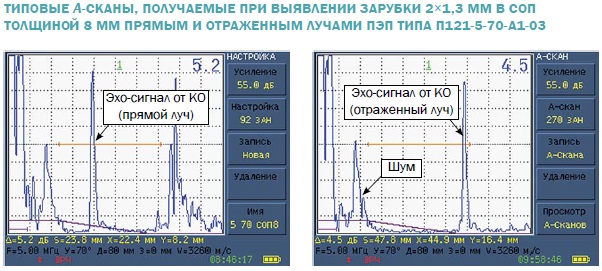

Преобразователи наклонные контактные совмещенные типа П121 (частота 5 МГц серии 1–5)


* при отношении сигнал / шум не хуже 16 дБ.
1 — по образцу V2

X — обозначение расположения разъема: «0» – горизонтальное (поставляется по умолчанию), «1» – вертикальное;
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных;

При заказе указать тип дефектоскопа, серию (1–5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.
При заказе ПЭП с вертикальным расположением разъема — указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, серия 1 (размер ПЭ 5х5), разъем Лемо 00, горизонтальное расположение.
Заказ: П121-5-70-А1-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, серия 2 (размер ПЭ Ø 6), разъем М8, вертикальное расположение. Заказ: П121-5-70-А2-12 (М8- вертикальное расположение).

3. Для дефектоскопа УД2-70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 65º, серия 4 (размер ПЭ 10х5), разъем Лемо 00, вертикальное расположение. Заказ: П121-5-65-А4-13 (Лемо 00 - вертикальное расположение).

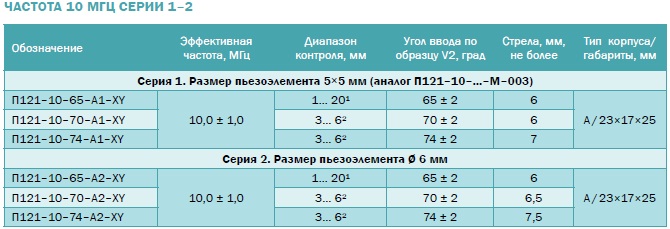

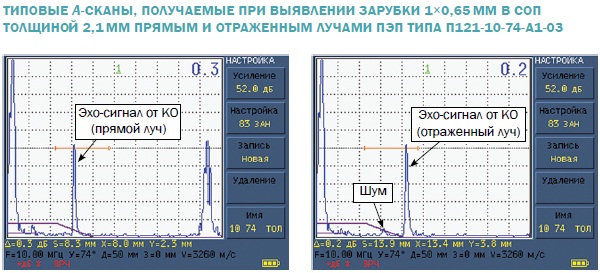

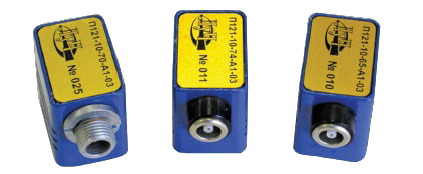

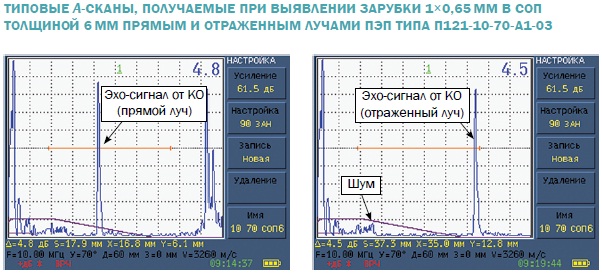

Преобразователи наклонные контактные совмещенные типа П121 (частота 10 МГц серии 1–2)


¹ Диапазон определяется по образцу МД2-0-2 ГОСТ 23667 при отношении сигнал/шум не хуже 16 дБ.
² Диапазон определяется по зарубкам в СОП, эквивалентной площадью 0,9 мм² (от 3 до 4 мм вкл.) и 1,2 мм² (от 4 до 6 мм вкл.) при отношении сигнал/шум не хуже 16 дБ.

X – обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных;

При заказе указать тип дефектоскопа, серию (1–5) или размер ПЭ, тип корпуса и необходимый разъем М8 или Лемо 00.
При заказе ПЭП с вертикальным расположением разъема — указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 10 МГц, угол ввода 70º, серия 1 (размер ПЭ 5х5), разъем Лемо 00, горизонтальное расположение.
Заказ: П121-10-70-А1-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 10 МГц, угол ввода 74º, серия 2 (размер ПЭ Ø 6), разъем М8, вертикальное расположение.
Заказ: П121-10-74-А2-12 (М8, вертикальное расположение).

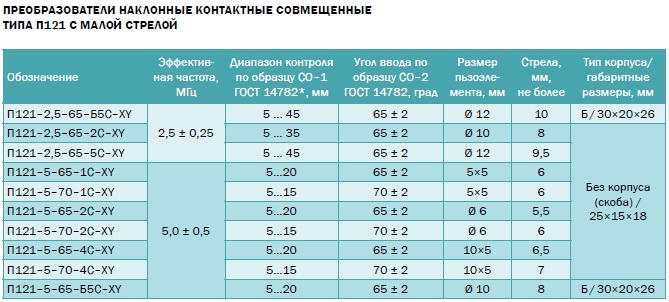

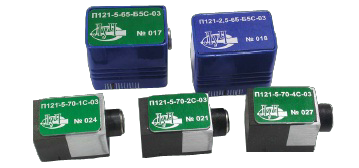

Преобразователи наклонные контактные совмещенные типа П121 с малой стрелой


* при отношении сигнал/шум не хуже 16 дБ.

X – обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных.

При заказе указать тип дефектоскопа, частоту ПЭП, серию или размер ПЭ, наличие корпуса для ПЭП типа П121-2,5-65- … и необходимый разъем М8 или Лемо 00.

При заказе ПЭП с вертикальным расположением разъема — указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 65º, размер ПЭ Ø 12, корпус Б, разъем Лемо 00, горизонтальное расположение.
Заказ: П121-2,5-65-Б5С-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, размер ПЭ 5х5, стрела не более 6 мм, разъем М8.
Заказ: П121-5-70-1С-02 (М8).

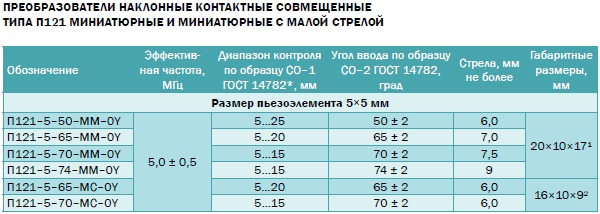

Преобразователи наклонные контактные совмещенные типа П121 миниатюрные и миниатюрные с малой стрелой


* при отношении сигнал/шум не хуже 16 дБ.

Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных;
¹ - с разъемом М8 или Лемо 00;
² - со встроенным кабелем длиной 120 мм с разъемом Лемо 00.

При заказе указать тип дефектоскопа, необходимый разъем М8 или Лемо 00 (ПЭП поставляется только с горизонтальным расположением разъема) или встроенный кабель длиной 120 мм с разъемом М8 или Лемо 00.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь миниатюрный наклонный контактный совмещенный частотой 5 МГц, угол ввода 65, разъем М8.
Заказ: П121-5-65-ММ-03 (М8).

2. Для дефектоскопа УД2–12 преобразователь миниатюрный наклонный контактный совмещенный частотой 5 МГц, угол ввода 70º, стрела не более 6 мм, кабель с разъемом Лемо 00.
Заказ: П121-5-70-МС-02 (Лемо 00)).

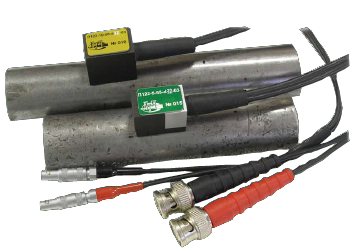

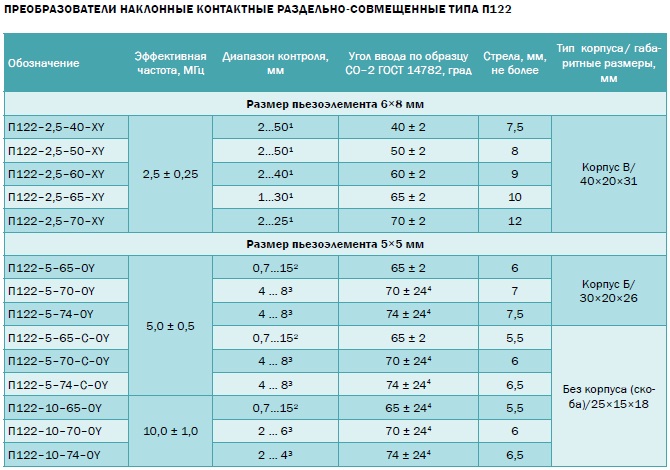

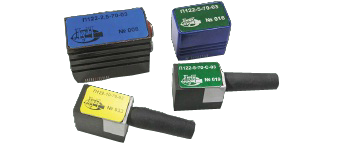

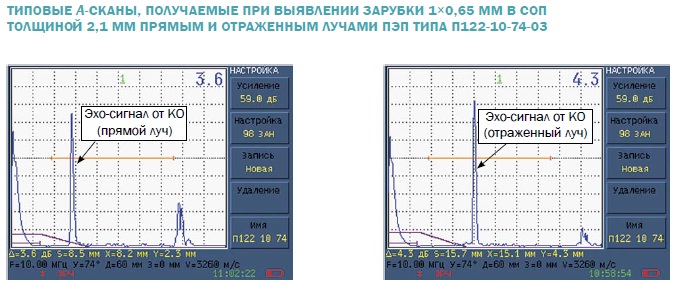

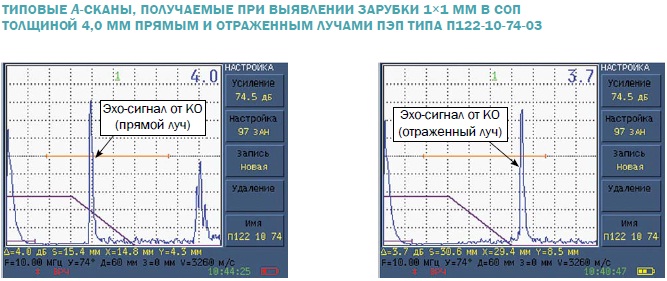

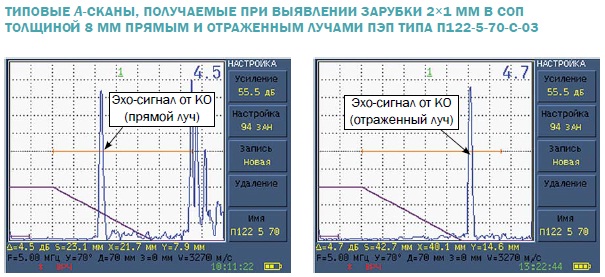

Преобразователи наклонные контактные раздельно-совмещенные типа П122


¹ Диапазон определяется по образцу МД2-0-1 при отношении сигнал/шум не хуже 16 дБ.
² Диапазон определяется по образцу МД2-0-2 при отношении сигнал/шум не хуже 16 дБ.
³ Диапазон определяется по зарубкам в СОП, эквивалентной площадью 0,6 мм² (до 3 мм), 0,9 мм² (от 3 до 4 мм вкл.), 1,2 мм² (от 4 до 6 мм вкл.) и 1,8 мм² (от 6 до 8 мм вкл.) при отношении сигнал/шум не хуже 16 дБ.
4 – по образцу V2.

X – обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных.

ПЭП в корпусе поставляются с разъемами Лемо 00 и со встроенным кабелем длиной 1200 мм (возможно увеличение длины кабеля до 2500 мм) с разъемами ВNC, СР-50 и Лемо 00, а ПЭП без корпуса – только с аналогичным кабелем.

При заказе указать тип дефектоскопа, наличие разъемов Лемо 00 или встроенного кабеля длиной 1200 мм (возможно увеличение до 2500 мм) с необходимым разъемом типа ВNC, СР-50 и Лемо 00.

При заказе ПЭП с вертикальным расположением разъема (только в корпусе) – указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный раздельно-совмещенный частотой 5 МГц, угол ввода 65º, разъем Лемо 00, горизонтальное расположение.
Заказ: П122-5-65-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный раздельно-совмещенный частотой 5 МГц, угол ввода 70º, стрела не более 6 мм, кабель с разъемами ВNC.
Заказ: П122-5-70-С-02 (кабель с разъемами ВNC).





Преобразователи наклонные контактные совмещенные типа П121 для контроля гибов труб


Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных;

При заказе указать тип дефектоскопа, необходимый разъем М8 или Лемо 00, угол призмы и диаметр контролируемой трубы.

При заказе ПЭП с вертикальным расположением разъема – указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол призмы 40º для контроля гибов трубы 108 мм, разъем Лемо 00, горизонтальное расположение.
Заказ: П121-5-40-d108-Г03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол призмы 30º для контроля гибов диаметр трубы 219 мм, разъем М8.
Заказ: П121-2,5-30-d219-Г02 (М8).

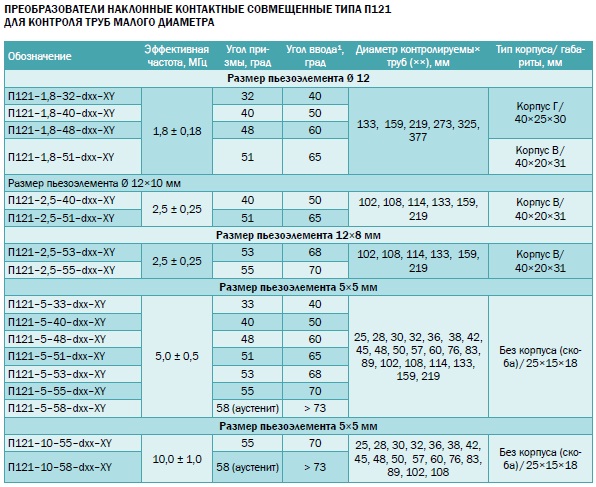

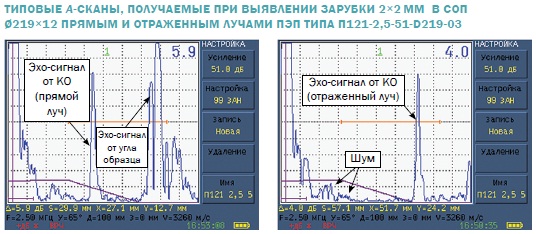

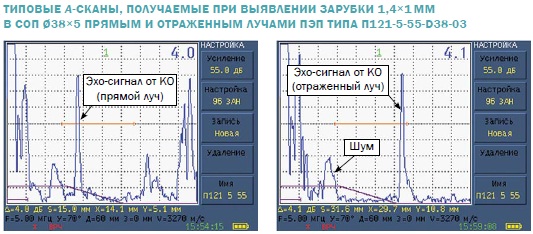

Преобразователи наклонные контактные совмещенные типа П121 для контроля труб малого диаметра


X — обозначение расположения разъема: «0» — горизонтальное (поставляется по умолчанию), «1» — вертикальное;
Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных.
¹ — измеряется до притирки под диаметр трубы более 90 мм по образцам СО-2 (ПЭП на частоты 1,8; 2,5 и 5 МГц) и V2 (ПЭП на частоту 10 МГц).

При заказе указать тип дефектоскопа, необходимый разъем М8 или Лемо 00, угол призмы и диаметр контролируемой трубы.
При заказе ПЭП с вертикальным расположением разъема – указать его расположение.
По умолчанию ПЭП поставляется с горизонтальным расположением разъема.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол призмы 51º (угол ввода 65º), диаметр трубы 32 мм, разъем Лемо 00, горизонтальное расположение.
Заказ: П121-5-51-d32-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 5 МГц, угол призмы 55º (угол ввода 70º), диаметр трубы 57 мм, разъем М8, вертикальное расположение.
Заказ: П121-5-55- d57-12 (М8 - вертикальное расположение).

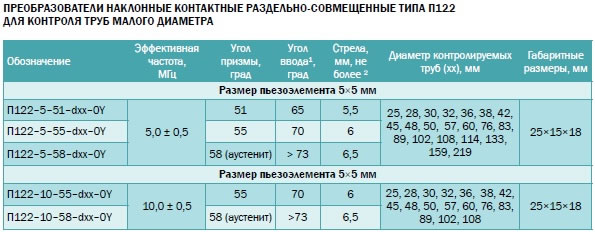

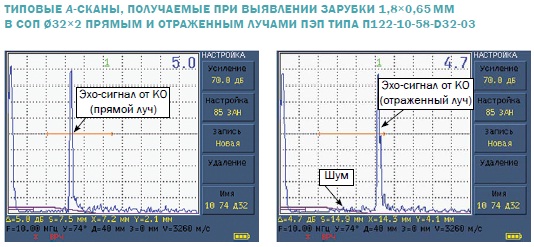

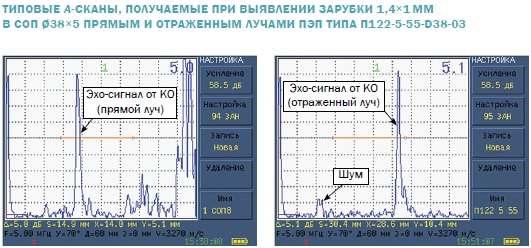

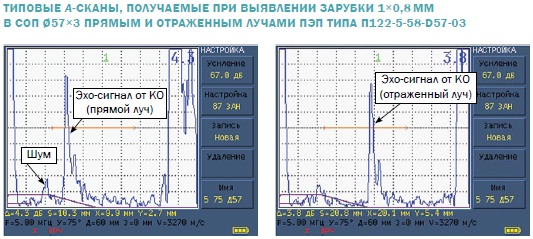

Преобразователи наклонные контактные раздельно-совмещенные типа П122 для контроля труб малого диаметра


Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70, ПЕЛЕНГ-115 и аналогичных.
¹ — измеряется до притирки под диаметр трубы по образцу V2;
² — измеряется до притирки под диаметр трубы и отмечается с учетом глубины притирки.

ПЭП поставляются со встроенным кабелем длиной 1200 мм (возможно увеличение длины кабеля до 2500 мм) с разъемами ВNC, СР-50 и Лемо 00.

При заказе указать тип дефектоскопа, необходимый разъем ВNC, СР-50 и Лемо 00, длину кабеля (если она больше 1200 мм), угол призмы и диаметр контролируемой трубы.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный раздельно-совмещенный частотой 5 МГц, угол призмы 51º (угол ввода 65º), диаметр трубы 38 мм, длина кабеля 2000 мм, разъемы ВNC.
Заказ: П122-5-51-d38-03 (кабель длиной 2000 мм с разъемами ВNC).

2. Для дефектоскопа УД2–12 преобразователь наклонный контактный совмещенный частотой 10 МГц, угол призмы 55º (угол ввода 70º), диаметр трубы 28 мм, разъемы СР-50.
Заказ: П122-10-55- d28-02 (кабель длиной 1200 мм с разъемами СР-50).

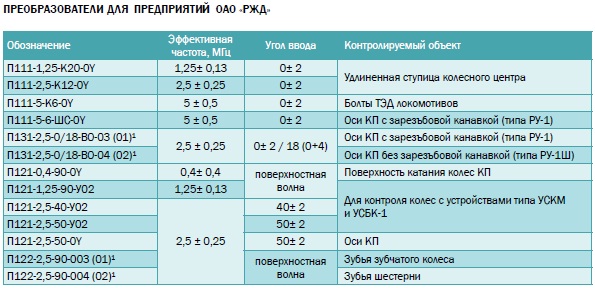

Преобразователи для предприятий ОАО «РЖД»


Y — «2» — для дефектоскопов типа УД2–12 и аналогичных, «3» — для дефектоскопов типа УД2–70 и аналогичных.
¹ — в скобках указано обозначение ПЭП для УД2-12.

При заказе указать тип дефектоскопа и необходимый разъем М8 или Лемо 00.

ПРИМЕРЫ ЗАКАЗА
Необходимо заказать:

1. Для дефектоскопа УД2–70 преобразователь наклонный контактный совмещенный частотой 2,5 МГц, угол ввода 50º для контроля оси, разъем Лемо 00.
Заказ: П121-2,5-50-03 (Лемо 00).

2. Для дефектоскопа УД2–12 преобразователь прямой контактный совмещенный частотой 2,5 МГц, диаметр пьезоэлемента 12 мм, разъем Лемо 00.
Заказ: П111-2,5-К12-02 (Лемо 00).

ПРЕОБРАЗОВАТЕЛИ СПЕЦИАЛИЗИРОВАННЫЕ

1. Для контроля деталей подвижного состава метрополитена согласно требованиям «Руководства по НК деталей подвижного состава метрополитена».

2. Преобразователи фокусирующие и с плоской излучающей поверхностью для иммерсионного контроля дисков ГТД, прутков из титановых сплавов и других деталей и заготовок.

3. Для контроля лопастей летательных аппаратов.

4. Специализированные по индивидуальному заказу.



Новости

Уважаемые клиенты и партнеры нашей Компании!

Сообщаем Вам, что с октября месяца 2015 года мы являемся официальными представителями немецкой компании Offenwanger GmbH (Германия) на территории Республики Казахстан. По всем интересующим Вас вопросам, просьба обращаться по следующим номерам: +7(7172)34-60-89, +7(7172)34-63-16.

Изготовление по чертежам

Изготавливаем нестандартные инструменты по чертежам заказчика. Из-за постоянных изменений требований рынка, условий эксплуатации, возникает необходимость изготавливать новые инструменты, которые сокращают время работы, повышают удобство.

Большой опыт работы, грамотные специалисты, отработанные технологии позволят выполнить практически любой заказ.
